MODUL 4PGM
MODUL 4PGM
Objednací číslo:()

MODUL 4PGM
VLASTNOSTI

  • MOŽNOST PRUDOVÉHO POSÍLENÍ VÝSTUPŮ PGM
  • PRO PŘÍDAVNÁ ZAŘÍZENÍ
  • OVLÁDÁNÍ GARÁŽOVÝCH VRAT
  • OVLÁDÁNÍ ZATEMŇOVACÍCH ROLET RODINNÝCH DOMŮ
  • OVLÁDÁNÍ BRÁNY RODINNÝCH DOMŮ …..atd.
  • MOŽNOST POUŽITÍ DVOU RŮZNÝCH VSTUPNÍCH NAPĚTÍ
  • VÝBĚR VSTUPNÍHO NAPĚTÍ 12V NEBO 24V (dle osazení DPS)
  • VÝBĚR POLARITY VSTUPNÍHO NAPĚTÍ (dle osazení DPS)
  • ŠROUBOVACÍ SVORKOVNICE
  • INDIKAČNÍ LED
  • PŘIPRAVENO PRO MONTÁŽ DO KRYTU DILMAS
  • ROZMĚRY UPEVNĚNÍ DO KRYTU ODPOVÍDÁ MODULU - APR3-ZX4
  • MOŽNOST POUŽITÍ SE SPOLEČNÝM – PÓLEM (změna osazení DPS)

POPIS

Modul - 4X RELE - EVO, MAGELAN - pro PGM
slouží pro proudové posílení PGM výstupů ústředny EZS

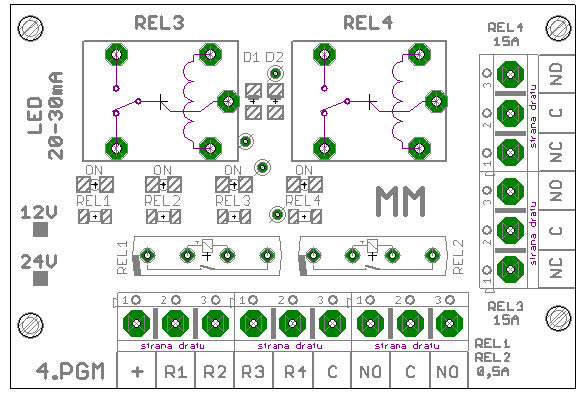

POPIS SVOREK

+ - společný + pól (+pól EZS)

R1 - vstup –pólu relé 1
R2 - vstup –pólu relé 2
R3 - vstup –pólu relé 3
R4 - vstup –pólu relé 4

 náhled
PARAMETRTYPJEDN.
VSTUP: MINIMÁLNÍ NAPĚTÍ 10V (20V)V DC
VSTUP: PRACOVNÍ NAPĚTÍ 13,8V(26,5V)V DC
SPÍNACÍ PROUD CÍVKY RELÉ 1, RELÉ 2 16 mA
SPÍNACÍ PROUD CÍVKY RELÉ 3, RELÉ4 34 mA
SPÍNACÍ PROUD KONTAKTŮ RELÉ 1, RELÉ 2 500 mA
SPÍNACÍ PROUD KONTAKTŮ RELÉ 3, RELÉ 4 15 A
ZVLNĚNÍ: --mV
SPOTŘEBA ZDROJE Z AKU:--mA
SPOTŘEBA ZDROJE Z ODPOJENÉHO AKU:--mA
ÚBYTEK U PŘI PROVOZU Z AKU:--mV
KAPACITA AKUMULÁTORU: --Ah
SIGNALIZACE: --
PORUCHA AC BAD:--s
PORUCHA AKU LOW: --V
ODPOJENÍ AKU: --V
ROZMĚRY UPEVNĚNÍ DO KRYTU ODPOVÍDÁ MODULU APR3-ZX4 - PARADOX
ROZMĚRY DPS - DXŠ 72x49mm
HMOTNOST: --Kg
SKLADOVACÍ TEPLOTA:10-70°C
ZÁRUKA:24měs.
KRYTÍ: --IP
NORMA: --
NORMA:
NORMA:
CERTIFIKÁT:
CERTIFIKÁT:
Návod pro obsluhu |

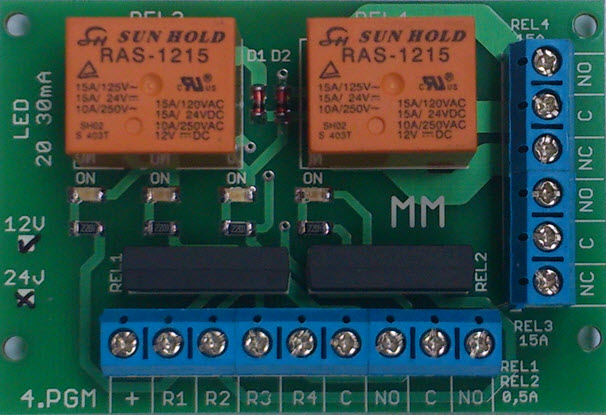

FOTO GALERIE
