MODUL MFRD V.1
VLASTNOSTI
|
- MOŽNOST POUŽITÍ K EZS ÚSTŘEDNÁM
- PRO PŘÍDAVNÁ ZAŘÍZENÍ
- OVLÁDÁNÍ GARÁŽOVÝCH VRAT (ČASOVÁNÍM)
- OVLÁDÁNÍ EL. ZÁMKU VSTUPNÍCH DVEŘÍ
- OVLÁDÁNÍ BRÁNY RODINNÝCH DOMŮ …..atd.
- MOŽNOST POUŽITÍ JAKO BLIKAČ
- VSTUPNÍ NAPĚTÍ 10-15V DC
- VÝBĚR VLASTNOSTI FUNKCE (NASTAVENÍ DIP PŘEPÍNAČEM)
- MONOSTABILNÍ, ASTABILNÍ, BISTABILNÍ
- BISTABILNÍ S UKLÁDÁNÍM DO EEPROM (při výpadku napájecího napětí si pamatuje poslední stav sepnutí relé, po obnově napájecího napětí relé přejde do stavu ve kterém se nacházelo při výpadku napájecího napětí (sepnuto nebo rozepnuto)
- ŠROUBOVACÍ SVORKOVNICE
- INDIKACE STAVU RELÉ DVOUBAREVNOU LED
- PŘIPRAVENO PRO MONTÁŽ DO KRYTU DILMAS
- ROZMĚRY UPEVNĚNÍ DO KRYTU ODPOVÍDÁ MODULU - APR3-ZX4
POPIS
Modul - MFRD v.1 - MULTIFUNKČNÍ RELÉ
slouží např. pro přepínání stavu zabezpečovací ústředny.

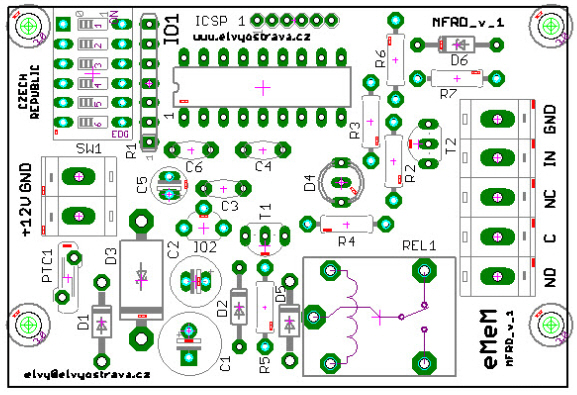

POPIS SVOREK
+12V / GND - Napájení
IN - vstup (spojeno, rozpojeno, impulz GND)
C, NO, NC - kontakty relé
|
 |
|
| PARAMETR | TYP | JEDN. |
|---|
| VSTUP: MINIMÁLNÍ NAPĚTÍ |
10V | V DC |
| VSTUP: PRACOVNÍ NAPĚTÍ |
12V (9V-16V) | V DC |
| ODBĚR PROUDU PŘI UCC 12V |
|
|
| RELÉ SEPNUTO, LED INDIKACE AKTIVNÍ |
45 |
mA |
| RELÉ ROZEPNUTO, LED INDIKACE AKTIVNÍ |
15 |
mA |
| RELÉ SEPNUTO, LED INDIKACE NEAKTIVNÍ |
30 |
mA |
| RELÉ ROZEPNUTO, LED INDIKACE NEAKTIVNÍ |
6 |
mA |
| MAXIMÁLNÍ SPÍNANÝ PROD RELÉ (24VDC, 125VAC) |
15 | A |
| SPOTŘEBA ZDROJE Z ODPOJENÉHO AKU: | -- | mA |
| ÚBYTEK U PŘI PROVOZU Z AKU: | -- | mV |
| KAPACITA AKUMULÁTORU: |
-- | Ah |
| SIGNALIZACE: |
-- |
| PORUCHA AC BAD: | -- | s |
| PORUCHA AKU LOW: |
-- | V |
| ODPOJENÍ AKU: |
-- | V |
| ROZMĚRY UPEVNĚNÍ DO KRYTU ODPOVÍDÁ MODULU |
APR3-ZX4 - PARADOX |
| ROZMĚRY DPS - DXŠ |
72x49 | mm |
| HMOTNOST: |
-- | Kg |
| SKLADOVACÍ TEPLOTA: | 10-70 | °C |
| ZÁRUKA: | 24 | měs. |
| KRYTÍ: |
-- | IP |
| NORMA: |
-- |
| NORMA: | |
| NORMA: | |
| CERTIFIKÁT: | |
| CERTIFIKÁT: | |
|
